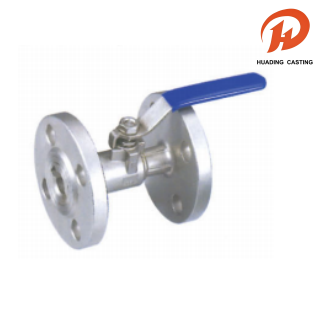

Yksiosaiset laippapalloventtiilit

Yksiosaiset laippapalloventtiilimme on suunniteltu tarjoamaan ylivoimaista suorituskykyä ja luotettavuutta monissa teollisissa sovelluksissa. Nämä monikäyttöisyyttä silmällä pitäen suunnitellut venttiilit tukevat 1,6, 2,5, 4,0 ja 6,4 MPa:n työpaineita, ja niitä on saatavana kokoina 1/2" - 10". Ne soveltuvat käytettäväksi erilaisten väliaineiden, kuten veden, kaasun, öljyn ja syövyttävien happojen, kuten typpi- ja etikkahapon, kanssa. Yksiosaiset laippapalloventtiilit tarjoavat erinomaisen lämpösopeutuvuuden, ja ne toimivat tehokkaasti alle 180 °C:n lämpötiloissa PTFE-tiivisteillä tai jopa 300 °C:n PPL-tiivisteillä.

Lähetä kysely

Tuotteen Kuvaus

Nimi: Yksiosaiset laippapalloventtiilit

Materiaali: Seuraava taulukko

MOQ: 100 kpl

Pakkaus: paksunnetun kuplapussin sisäpakkaus ja laatikon ulkopakkaus tai merikelpoinen lavakuljetus

Toimitus: DHL, UPS, FedEx, LCL meritse jne.

Toleranssi: Tarkkuus CNC-työstö, toleranssi ±0,01 mm

Tarkastus: Saksan CMM:n täysi tarkastus, nolla vika

OEM & ODM: OEM & ODM hyväksytty, nopea näytteenotto

Aika: Tiukka laadunvalvonta, oikea-aikainen toimitus

Palvelu: Laaja materiaalivalikoima mukautetuille osille

Yksiosaiset laippapalloventtiilit

Turvallisuus ja vaatimustenmukaisuus ovat ensiarvoisen tärkeitä näiden yksiosaisten laippapalloventtiilien suunnittelussa. Ne noudattavat tiukkoja kansainvälisiä standardeja, ja niissä on ANSI B16.5 laipat ja ANSI B16.10 kasvotusten mitat. Lisäksi paloturvallisia (API 607) ja antistaattisia laitteita on saatavilla pyynnöstä käyttöturvallisuuden varmistamiseksi vaarallisissa ympäristöissä. Jokainen yksikkö käy läpi tiukat testaukset ANSI B16.34- ja API 598 -standardien mukaisesti. Olipa kyseessä yleishyödyllinen tai erikoistunut kemiallinen käsittely, yksiosaiset laippapalloventtiilimme tarjoavat vankan, yhteensopivan ja laadukkaan ratkaisun nesteenhallintatarpeisiisi.

Laippapalloventtiilien tekniset merkit ja tyypillinen piirustus

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Palloventtiilin materiaaliluettelo

OSAN NIMI	MATERIAALI
BODY	CF8M/WCB
ISTUIN	PTFE
KORKKI	CF8M/WCB
TIIVISTE	PTFE/GRAFIITTI
PALLO	SS316
STEM	SS316
SEM TIIVITEETTI	PTFE
PAKKAUS	PTFE/GRAFIITTI
PAKKAUSLAITE	SS316
PAKKAUSLAITE	CF8M/WCB
STOP PIN	SS304
TAULUKSEN PULTTI	SS304
SNAP-SORMUS	65 MN
KAHVA	KT33-8
ASETA PULTTI	SS304
