Kaksiosaiset sisäkierteiset palloventtiilit

Näissä kaksiosaisissa sisäkierreliitospalloventtiileissä on vankka valurunko ja puhalluksenkestävä varsi, mikä takaa turvallisuuden ja kestävyyden. Monikäyttöisiksi suunnitellut venttiilit ovat useiden kierrestandardien (NPT, BSPT, DIN 2999, ISO 228) mukaisia ja tukevat toimilaitteiden ISO 5211 -suoraa asennusta. 1000 PSI:n käyttöpaineella ja tiukkojen testausstandardien, kuten API 598:n, noudattamisella nämä kaksiosaiset sisäkierreliitospalloventtiilit on suunniteltu korkean suorituskyvyn sovelluksiin.

Lähetä kysely

Tuotteen Kuvaus

Nimi: Kaksiosaiset sisäkierteiset liitäntäpalloventtiilit

Materiaali: Seuraava taulukko

MOQ: 100 kpl

Pakkaus: paksunnetun kuplapussin sisäpakkaus ja laatikon ulkopakkaus tai merikelpoinen lavakuljetus

Toimitus: DHL, UPS, FedEx, LCL meritse jne.

Toleranssi: Tarkkuus CNC-työstö, toleranssi ±0,01 mm

Tarkastus: Saksan CMM:n täysi tarkastus, nolla vika

OEM & ODM: OEM & ODM hyväksytty, nopea näytteenotto

Aika: Tiukka laadunvalvonta, oikea-aikainen toimitus

Palvelu: Laaja materiaalivalikoima mukautetuille osille

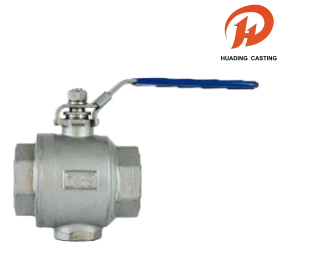

Kaksiosaiset sisäkierteiset palloventtiilit

Nämä kaksiosaiset sisäkierreliitospalloventtiilit täyttävät putken kierrestandardit, mukaan lukien NPT, BSPT, DIN 2999 ja ISO 228, ja niissä on ISO 5211 -suora asennusmalli toimilaitteille sekä lukituslaite. 1000 PSI (PN63) W.O.G:n käyttöpaineelle mitoitettu kaksiosaiset sisäkierreliitospalloventtiilit on testattu tiukasti API 598-, GB/T 13927- ja ISO 5208 -standardien mukaisesti luotettavan suorituskyvyn takaamiseksi vaativissa sovelluksissa.

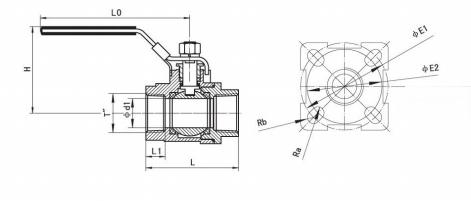

Palloventtiilien tekniset merkit ja tyypillinen piirustus

NIMIALLINEN	PUTKI	ULOTTUVUUS
DIA. (mm)	KIERRE	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Palloventtiilin materiaaliluettelo

OSAN NIMI	MATERIAALI
BODY	WCB CF8 CF8M
KORKKI	WCB CF8 CF8M
PALLO	SS304 SS304 SS316
ISTUIN	PTFE
STEM	SS304 SS304 SS316
GLAND	SS304
PAKKAUS	PTFE
TIIVISTE	PTFE
PESUKONE	PTFE
MUTTERI	SS304
JOUSIEN PESULAITE	SS304
KAAPPI	SS304
KAHVA	SS304
KANSI	MUOVI
